Kuglični kontaktni kuglični ležajevi
Ovi tipovi ležajeva imaju staze klizanja i unutrašnjih i vanjskih prstenova koji su pomaknuti jedan u odnosu na drugi u smjeru osi ležaja. To znači da su ovi tipovi ležajeva projektovani na način da mogu da podnesu kombinovana opterećenja (istovremeno delujuća aksijalna i radijalna opterećenja). Ove vrste ležajeva su dostupne u različitim stilovima dizajna, sa zaštitom ili brtvama.
Jednoredni ugaoni kontaktni ležaj
Ove vrste ležajeva sadrže veliki broj kuglica kako bi se osigurala relativno visoka nosivost i mogu prihvatiti aksijalna opterećenja samo u jednom smjeru. Obično su podešeni prema drugom ležaju i sastoje se od prstenova koji se ne mogu odvojiti.
Dvoredni kuglični ležaj sa ugaonim kontaktom
Ovi ležajevi imaju dizajn koji odgovara dvama jednorednim ležajevima postavljenim jedan uz drugi, ali gdje dva pojedinačna ležaja zauzimaju previše aksijalnog prostora. Oni mogu prihvatiti aksijalna i radijalna opterećenja u oba smjera i momente nagiba.
Ugaoni kontaktni ležaj u četiri tačke
Ove vrste ležajeva imaju dizajn koji im omogućava da izdrže aksijalna opterećenja u svim smjerovima i njihova nosivost je visoka. Mogu izdržati radijalno opterećenje koje je ograničeno za dano aksijalno opterećenje, odvojivi su i koriste ograničen aksijalni prostor od dvorednih ležajeva.
Kuglični ležaj sa dubokim žljebovima
Ove vrste ležajeva su najčešće korišteni tipovi kugličnih ležajeva. Dostupni su u rasporedu štita, zaptivke i uskočnog prstena. Dimenzije trka unutar ovih vrsta ležajeva usko odgovaraju dimenzijama kuglice koja se nalazi. Takođe imaju sposobnost da izdrže teška opterećenja. Ležajevi sa dubokim žljebovima nude i aksijalnu i radijalnu podršku.
Jednoredni kuglični ležaj sa dubokim žljebovima
Ovo su najčešći tipovi svih ležajeva. Široko se koriste. Postoje kružni lukovi poluprečnika koji je nešto veći od polumjera kuglica na žljebovima na stazi za trčanje unutrašnjeg i vanjskog prstena. Za dodavanje radijalnih opterećenja, nametanje aksijalnih opterećenja može se izvršiti u bilo kojem smjeru. Ove vrste kugličnih ležajeva imaju mali obrtni moment i veoma su pogodne za aplikacije u kojima su potrebne velike brzine i mali gubitak snage. Za dodavanje na vrh ležajeva otvorenog tipa, ovi ležajevi često imaju štitove od čelika ili ugrađene gumene zaptivke s jedne ili obje strane i prethodno su podmazani mašću.
Dvoredni kuglični ležaj sa dubokim žljebovima
Ove vrste kugličnih ležajeva imaju dizajn koji odgovara jednorednim kugličnim ležajevima s dubokim žljebovima. Imaju žljebove za trčanje koji su duboki i neprekinuti i imaju bliske oskulacije s kuglicama. To omogućava ležajevima da podnose aksijalna i radijalna opterećenja u oba smjera.
Dvoredni kuglični ležajevi sa dubokim žljebovima savršeno se uklapaju u ležajeve u kojima postoji neadekvatna nosivost jednog reda. Dvoredni ležajevi sa dubokim žljebovima su nešto širi u odnosu na jednoredni ležajeve u serijama 63 i 62, za isti provrt i vanjski prečnik. Ali imaju znatno visoku nosivost. Ove vrste kugličnih ležajeva nalaze se samo kao otvoreni ležajevi (bez ikakvih zaptivki ili štitova).
Duplex kuglični ležaj
Ove vrste kugličnih ležajeva formiraju se kombinacijom dva ležaja sa ugaonim kontaktom. Moguće kombinacije uključuju leđa uz leđa (tip DB), licem u lice (tip DF) sa spojenim stranama vanjskog prstena ili obje prednje strane u istom smjeru (tip DT).
DB i DF dupleks ležajevi su u stanju da podnesu aksijalna i radijalna opterećenja u oba smera. Kada je aksijalno opterećenje jako, i to u jednom smjeru i potrebno je nametanje opterećenja podjednako na svaki ležaj, koristi se tip DT.
Hibridni kuglični ležajevi koji koriste keramičke kuglice
Keramičke kuglice ležaja mogu imati i do 40% manju težinu od čeličnih, ovisno o materijalu i veličini. Ovo rezultira smanjenjem centrifugalnog opterećenja i klizanja, tako da hibridni keramički kuglični ležajevi mogu raditi 20% do 40% brže od konvencionalnih ležajeva. Značenje ovoga je da je sila koja djeluje prema unutra na kuglu tokom okretanja ležaja, od strane žljeba vanjskog prstena manja.
Ovo smanjenje sile će smanjiti trenje kao i otpor kotrljanja. Lakše kuglice omogućavaju ležaju da se brže okreće, a ležaj koristi manje energije za održavanje brzine. Keramičke lopte su tvrđe u odnosu na trkačke. Keramički hibridni kuglični ležajevi su konstruirani s unutarnjim i vanjskim čeličnim prstenovima, a keramika je jača od čelika. Ali je i tvrđi, što rezultira povećanim naprezanjima na prstenovima, a samim tim i smanjenom nosivošću.
Minijaturni ležajevi
To su mali ležajevi koji imaju kuglice kao svoj kotrljajući element. Minijaturni ležajevi se ponekad nazivaju mikro ležajevima ili instrumentima sa unutrašnjim i vanjskim prstenovima, uskočnim prstenovima, kuglicama i držačima. Ove vrste ležajeva se koriste u industrijskim i medicinskim nasadnicima i drugim preciznim aplikacijama. Dizajn kugličnih ležajeva uključuje ugaone, radijalne, potisne i okretne.
Minijaturni ležajevi se proizvode po standardnim evropskim metričkim veličinama ispod 20 milimetara. Njihov ukupni prečnik varira od jedne osmine inča do 20 milimetara ukupne veličine. Jedna od najmanjih veličina je provrt od 0,04 i ukupna veličina od jedne osmine inča. Zbog svoje jedinstvene veličine, ovaj tip ležaja je od pomoći u širokom spektru primjena.
Minijaturni ležajevi su dizajnirani za postizanje visokih performansi koje su pouzdane za umjereno potisak i radijalna opterećenja pri niskom radnom momentu. Stoga su atributi koji su najvažniji kod minijaturnih ležajeva tačnost, brzina i dugovječnost. Uz to, tišina ležaja koji radi pri velikim brzinama također može biti od vitalnog značaja. Minijaturni ležajevi se ne koriste u aplikacijama koje uključuju velika opterećenja, a zbog male količine korištenog materijala, nehrđajući čelik se koristi za proizvodnju mnogih ležajeva.
Precizni kuglični ležajevi
Ove vrste ležajeva omogućavaju ekstra finu preciznost i toleranciju. Precizni kuglični ležajevi su idealni za aplikacije koje imaju stroge zahtjeve za brzinu i preciznost vođenja. Precizni kuglični ležajevi su dostupni u dva glavna tipa, a to su ležajevi sa ugaonim kontaktom i ležajevi sa dubokim žljebovima. Kuglični ležajevi s dubokim žljebovima imaju puna ramena na obje strane staza klizanja unutrašnjeg i vanjskog prstena, što omogućava dodavanje brtvi ili štitova s ​​lakoćom.

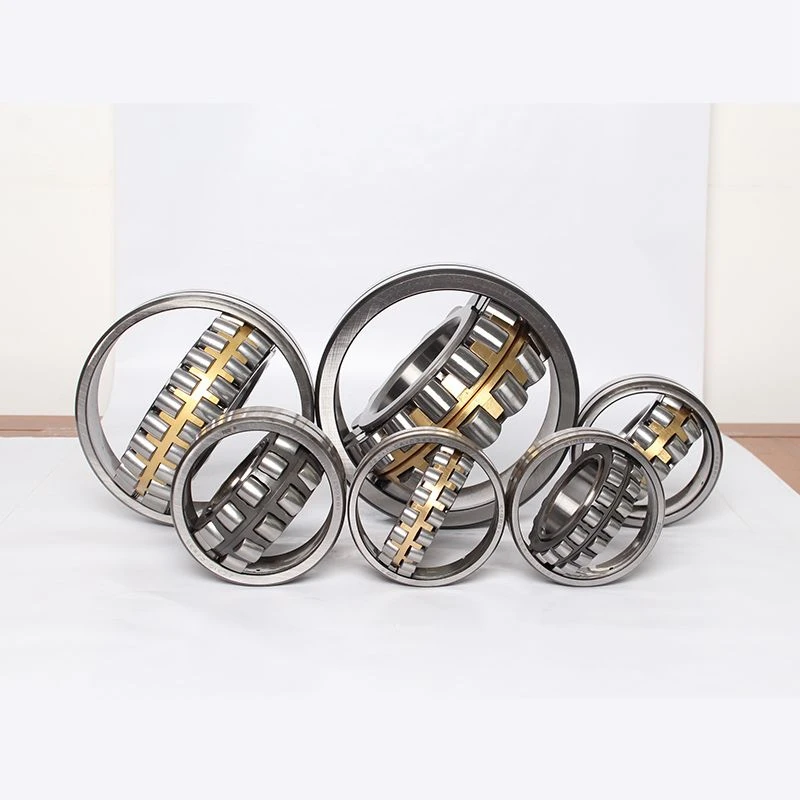

Roller Bearings
Kotrljajni ležajevi vode i podržavaju rotirajuće elemente stroja koji uključuju osovine ili kotače, osovine i prijenos opterećenja između komponenti stroja.
Samoporavnavajući kuglični ležajevi
Ove vrste kugličnih ležajeva sastoje se od dva reda kuglica, staze klizanja koja je obično sferna u vanjskom prstenu i dva žljeba za stazu klizanja koja su duboka i neprekidna, u unutrašnjem prstenu.
Čelični kuglični ležajevi
Ove vrste kugličnih ležajeva su neverovatno svestrane. Mogu se koristiti u širokom rasponu primjena, uključujući umjetnost i zanate za korištenje za bicikle, precizne instrumente, modeliranje i mnoge eksperimente i projekte.

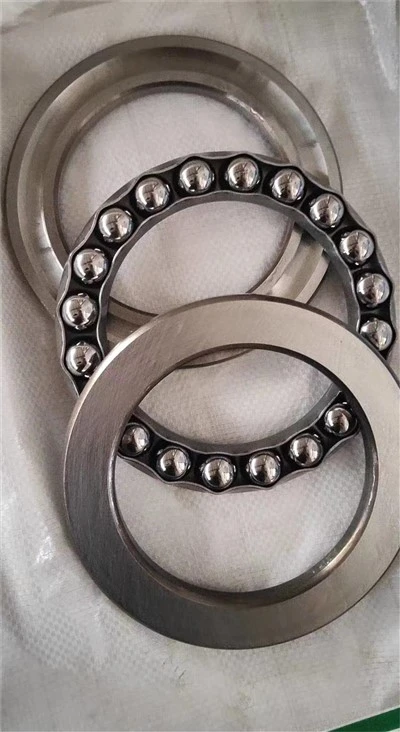

Jednosmjerni potisni kuglični ležaj
Ove vrste kugličnih ležajeva se sastoje od prstenova ležaja koji su nalik na podloške i imaju žljebove za trčanje. Prsten koji je pričvršćen na osovinu poznat je kao podložak osovine ili unutrašnji prsten, dok se onaj pričvršćen za kućište naziva podloška kućišta ili vanjski prsten.

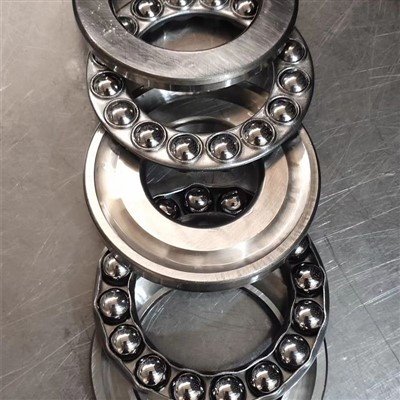

Dvosmjerni potisni kuglični ležaj
Ove vrste kugličnih ležajeva se sastoje od tri prstena sa središnjim prstenom koji je pričvršćen na osovinu. Dostupan je neki potisni kuglični ležaj sa podloškom za poravnavanje ispod podloške kućišta. Za kompenzaciju greške pri montaži ili neusklađenosti osovine, podloška sjedišta je pričvršćena ispod podloške kućišta. Kod manjih ležajeva obično se koriste kavezi od presovanog čelika, dok se kod većih koriste mašinski obrađeni kavezi.
